Очумелые ручки: замена дисплея у Huawei Mate 10 Lite

Ода жадности

Настигла нас распространённая бытовая ситуация под названием «уронили мобильник». В главной роли выступил Huawei Mate 10 Lite.

Стандартная в таких случаях процедура ремонта обходится, в зависимости от жадности сервис-центра, в 150-200 евро. Особенно жаба душила за то, что пациенту исполнилось лишь пара месяцев с момента покупки.

Изучив вопрос с помощью Гугля и Ютьюба, я понял, что потакать жадным сервис-центрам необязательно — при наличии пары очумелых ручек и соответствующего случаю инструментария.

Экспресс-поиск на AliExpress показал, что дисплейную сборку (LCD-матрицу + сенсорную панель) для Mate 10 Lite можно купить примерно вдесятеро дешевле, за 21 евро, включая доставку. Ещё около одного евро стоил тюбик клея B-7000 для приклеивания сборки к корпусу. Этот клей удобен тем, что размягчается при нагревании до 80° C (это важно, если экран снова придётся менять).

Инструменты

Из инструментов же потребовалось следующее:

• Микроскопическая звездообразная отвёртка формата Torx T2
• Чуть менее микроскопическая крестовая отвёртка PH00
• Термофен, желательно с принудительной установкой температуры 80° C
• Лопатка для открывания корпуса, вместо которой можно использовать обычный тонкий (0,8 мм) гитарный медиатор
• Опционально: присоска для экрана, помогающая отделить его от корпуса

Я пользовался термофеном Bosch GHG 660 LCD, в котором раздельно устанавливаются температура и сила потока воздуха:

Разборка

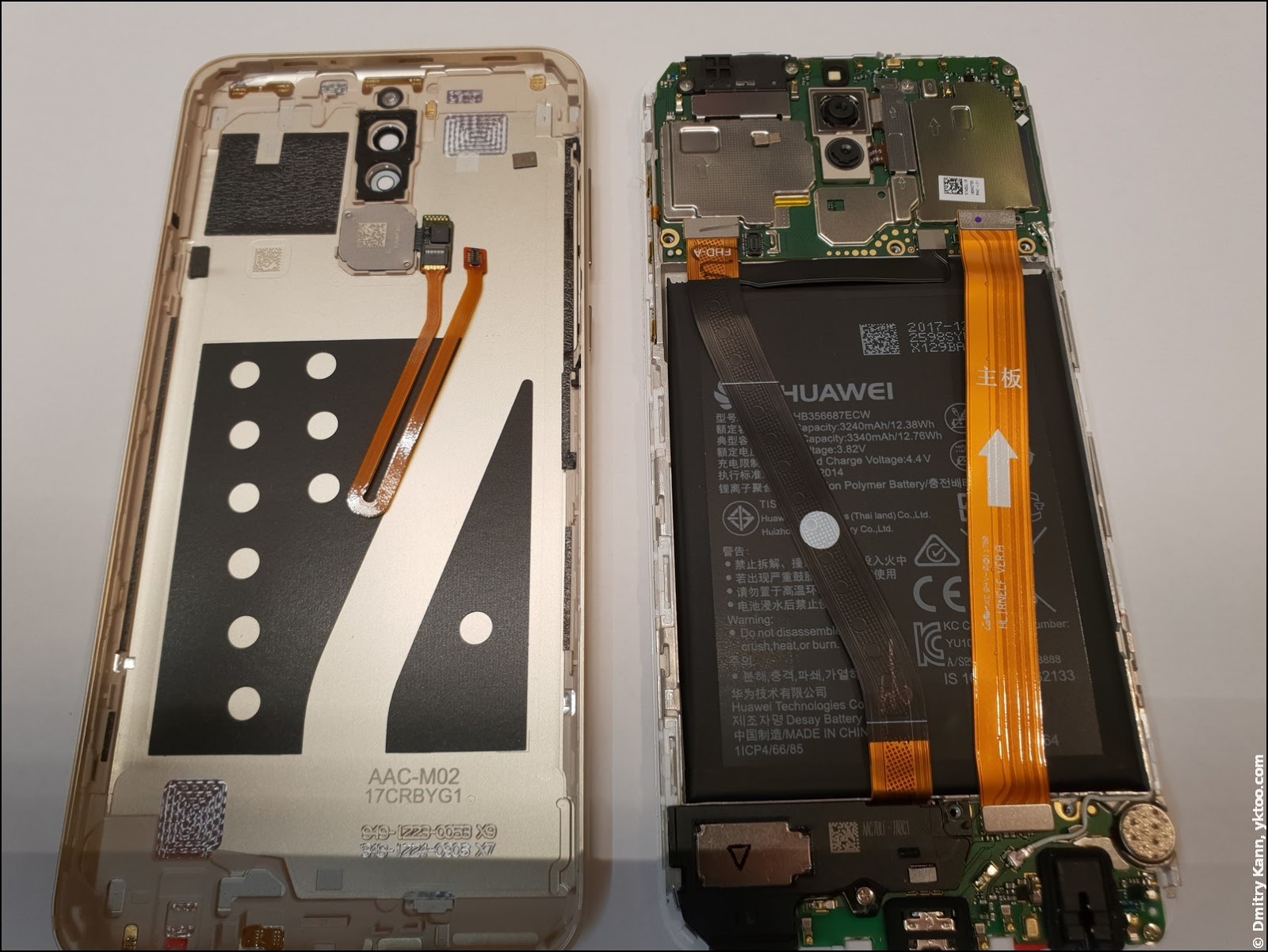

Процесс замены начинается со снятия задней крышки. Для этого вынимается держатель сим-карт и вывинчиваются два винтика T2 около разъёма питания. После этого нужно аккуратно, используя лопатку или медиатор, снять крышку с пластиковых защёлок.

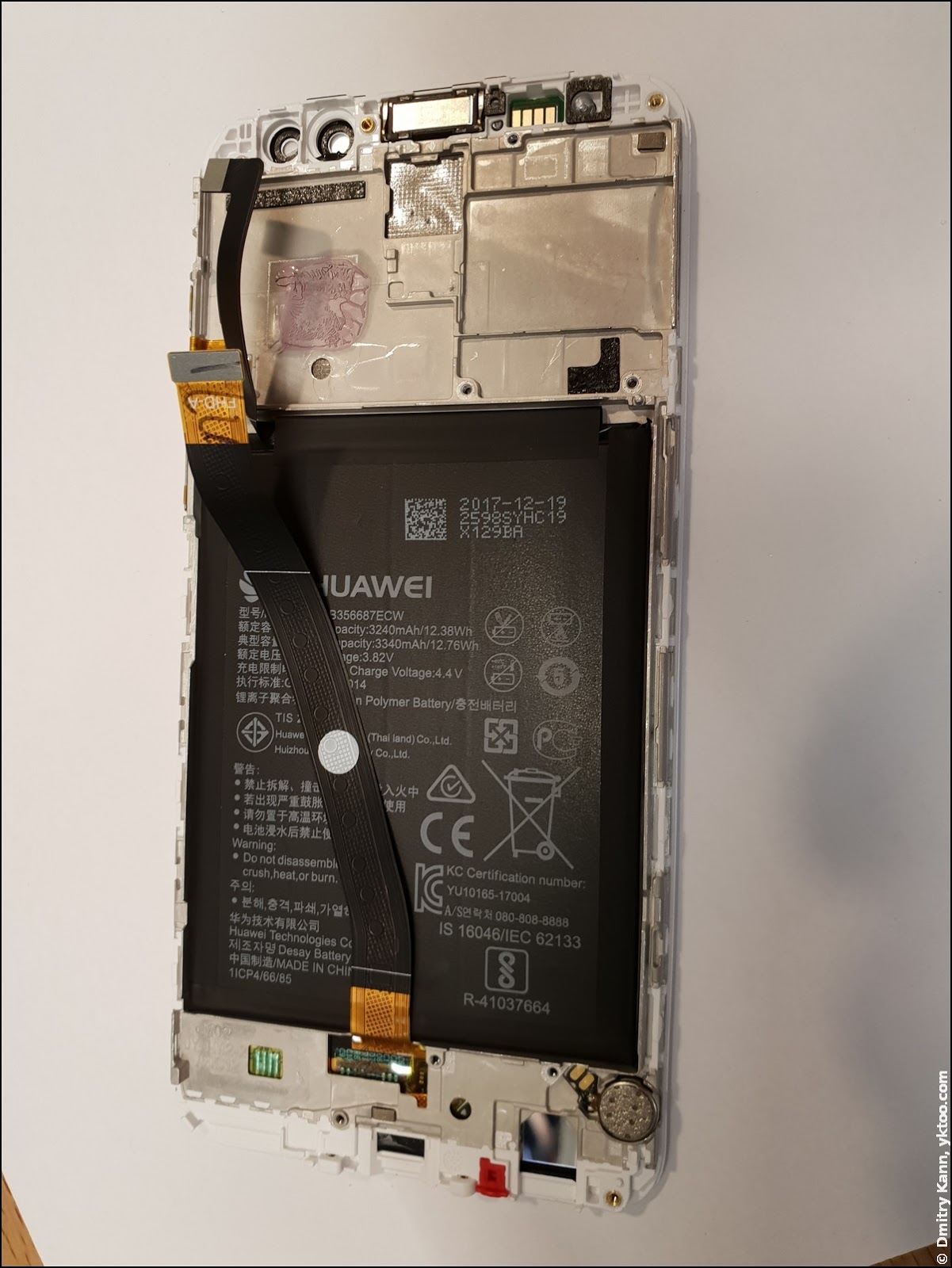

Дальше нужно освободить платы от шлейфов дисплея, батареи, задней крышки и снять обе платы — нижнюю и верхнюю.

Для снятия верхней потребовалось немало терпения и упорства, в том числе из-за двух фронтальных камер. Здесь самое главное — не торопиться и не прикладывать богатырскую силу.

После этого наступает, собственно, черёд дисплея: его нужно нагреть до 80-90° C с помощью фена (в одном видео я ещё видел специальную плиту с термостатом) и аккуратно отделить, используя ту же пластиковую лопатку. Также можно применить присоску, чтобы было удобнее тянуть за стекло. Остатки клея удаляются пальцем: они легко скатываются в шарики.

Потом на края изнутри корпуса наносится клей B-7000 и новый дисплей устанавливается на место.

Сборка

Правильно собрать телефон не менее важно, чем аккуратно разобрать. Все шлейфы и разъёмы приводятся в исходное состояние, закрепляются винтами. Здесь очень помогает система организации, о которой ниже.

Полное время высыхания клея составляет от суток до двух, поэтому желательно на это время телефон поместить под что-то тяжёлое и неподвижное.

Выводы

Важными в данной процедуре оказались два момента.

Во-первых, нужно быть предельно осторожным с компонентами телефона (винтами, разъёмами, шлейфами, защёлками), потому что они очень мелкие и нежные.

Во-вторых, чтобы после сборки не осталось лишних деталей, всё снятое с телефона нужно аккуратно подписывать. Я раскладывал компоненты по листу бумаги, подписывал их и прикреплял скотчем:

По моему мнению, при набитой очумелой ручке вся процедура вряд ли займёт больше часа. У меня с непривычки ушло часа два. ■
