Боремся с шумом от импульсного блока питания

Автор: Дмитрий Канн Чтение на 2 мин Этот пост на английском 0294

Набрёл тут давеча на симпатичный и удобный настольный адаптер с четырьмя USB-портами (суммарно отдаёт до 4800 мА), розеткой на 220 В и подставкой под планшет, всё это по демократичной цене около € 15.

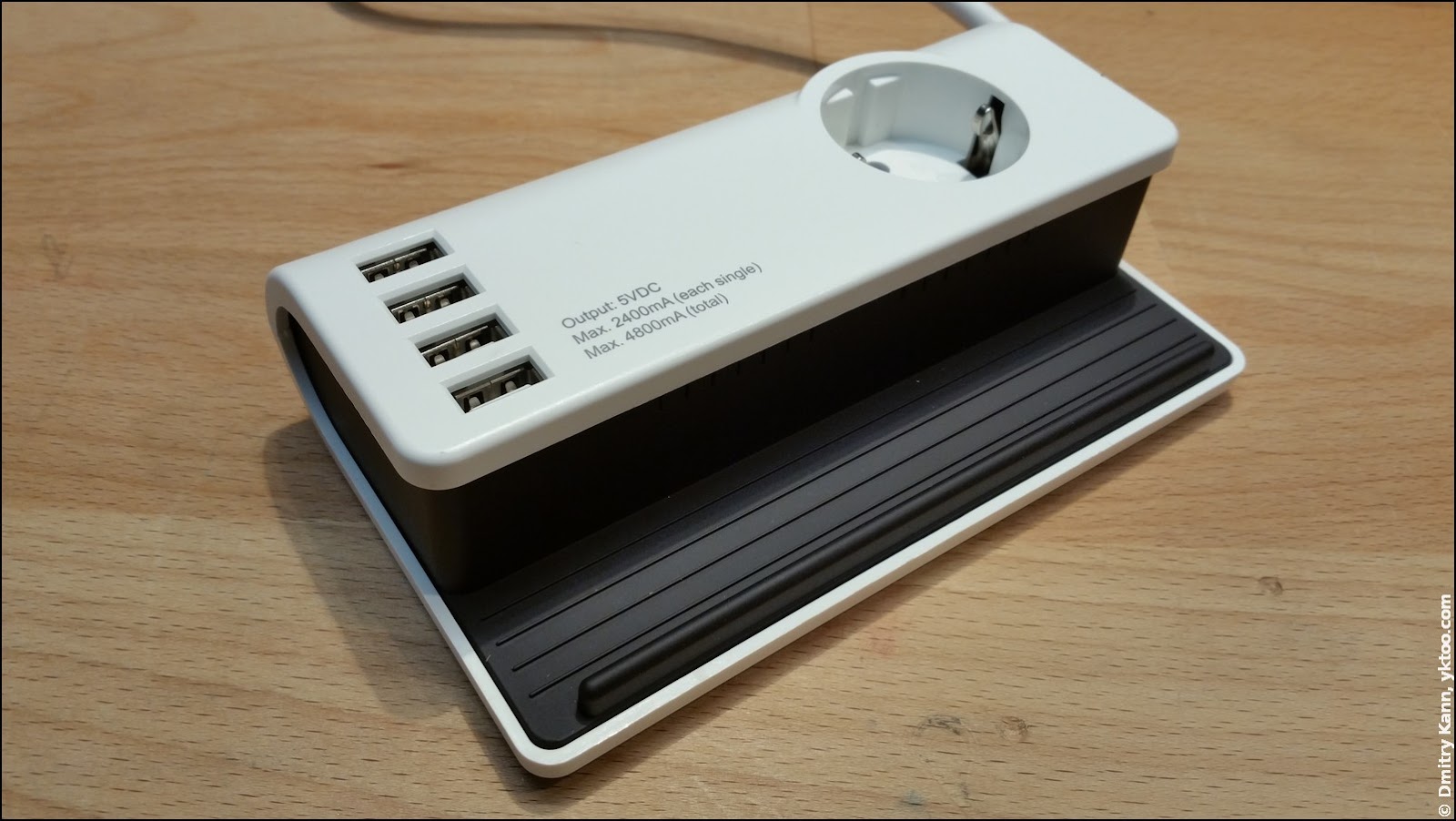

USB-блок питания с розеткой и подставкой под планшет.
USB-блок питания с розеткой и подставкой под планшет.

Но вскоре обнаружилась у него одна мелкая неприятность — он издаёт довольно тихий, но в тишине хорошо различимый шум. Особенно без нагрузки, на холостом ходу.

Краткое изучение вопроса в интернетах показало, что проблема что чаще всего проявляется в недорогих импульсных БП, и шум издаёт высокочастотный трансформатор, который недостаточно жёстко собран или зафиксирован.

В качестве простейшего решения проблемы рекомендуют использовать термопластичный клей. Клей и соответствующий пистолет у меня были, так что почему бы не попробовать?

Завинчен девайс был саморезами с хитроумным трёхлучевым шлицем (выглядящим в точности как логотип Yktoo Solutions), но нас этим не остановить — я давно купил набор с битами всевозможных форм. Под крышкой довольно-таки просторно, сам USB-преобразователь на отдельной плате. Чтобы добраться до трансформатора, пришлось свинтить уголковый радиатор с микросхемы стабилизатора:

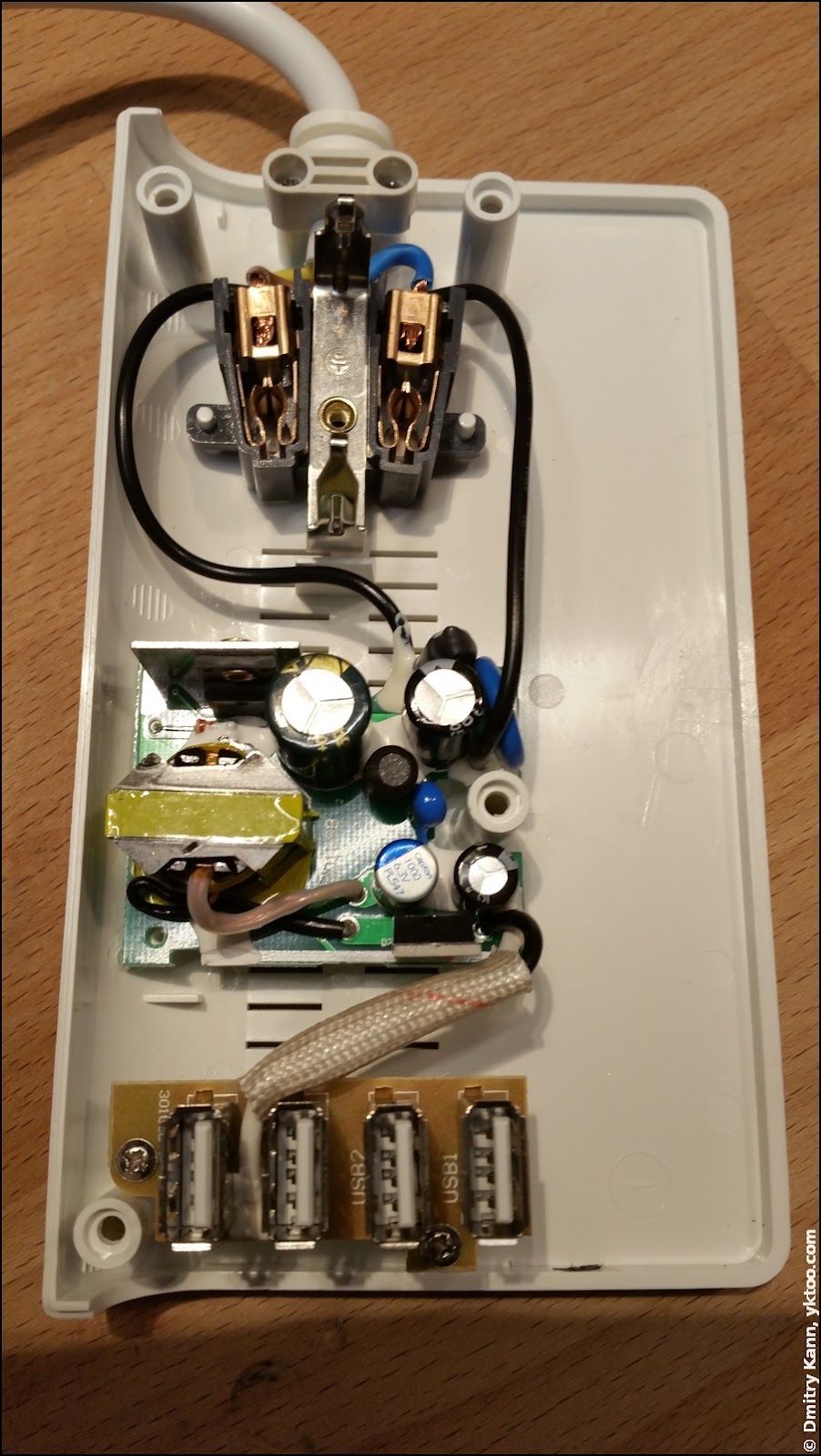

БП со снятой крышкой и радиатором.
БП со снятой крышкой и радиатором.

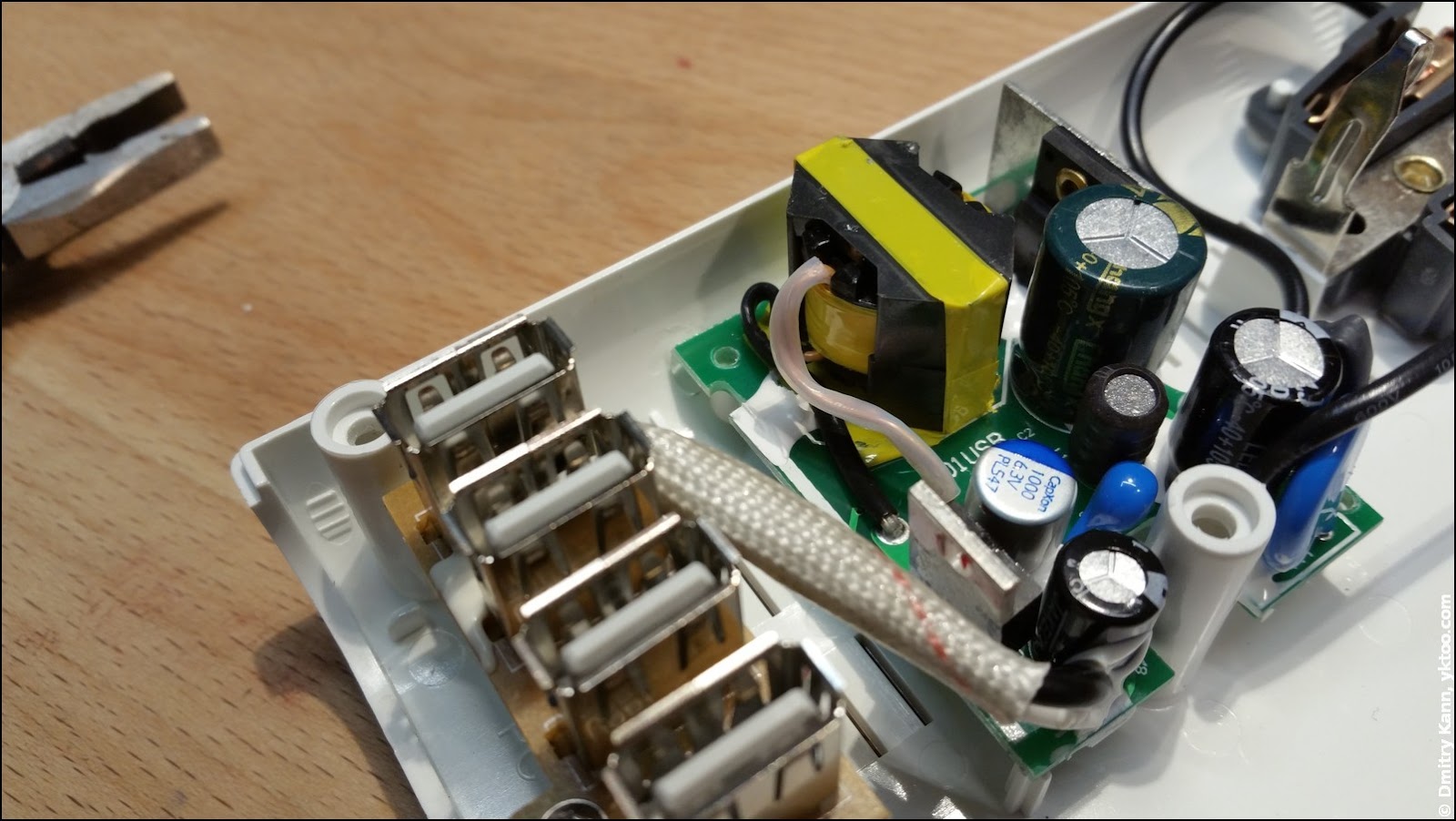

Вот он торчит, подлец:

Виновник торжества.
Виновник торжества.

Дальше всё просто: берём клеевой пистолет и основательно заливаем трансформатор компаундом. Пока клей не застыл полностью, придаём ему благообразную форму с помощью металлической пластины, которую отлепляем уже после застывания клея:

Клей нанесён и сформован.
Клей нанесён и сформован.

Вот, собственно, и вся процедура. Ставим уголковый радиатор на место:

Плата и радиатор зафиксированы.
Плата и радиатор зафиксированы.

Результаты лечения оказались весьма удовлетворительными: шум полностью не пропал, но стал намного тише, так что с закрытой крышкой его практически не слышно. ■
