Моддинг LED-телевизора Samsung: добавляем подсветку

Автор: Дмитрий Канн Чтение на 4 мин
Этот пост  на английском

Всем хорош мой 75-дюймовый монстр Samsung UE75HU7500, но давно хотелось добавить ему фоновую подсветку. При просмотре ТВ в полной темноте глаза быстро устают из-за слишком большого контраста между ярким экраном и окружающей действительностью. Среди многочисленных сенсоров в этом ТВ есть и датчик освещённости, так что яркость экрана автоматически адаптируется к свету в комнате, но контраст всё равно остаётся слишком сильным.

Если же добавить подсветку стены, находящейся за телевизором, то граница между изображением и темнотой размывается, и смотреть на это дело становится намного приятнее.

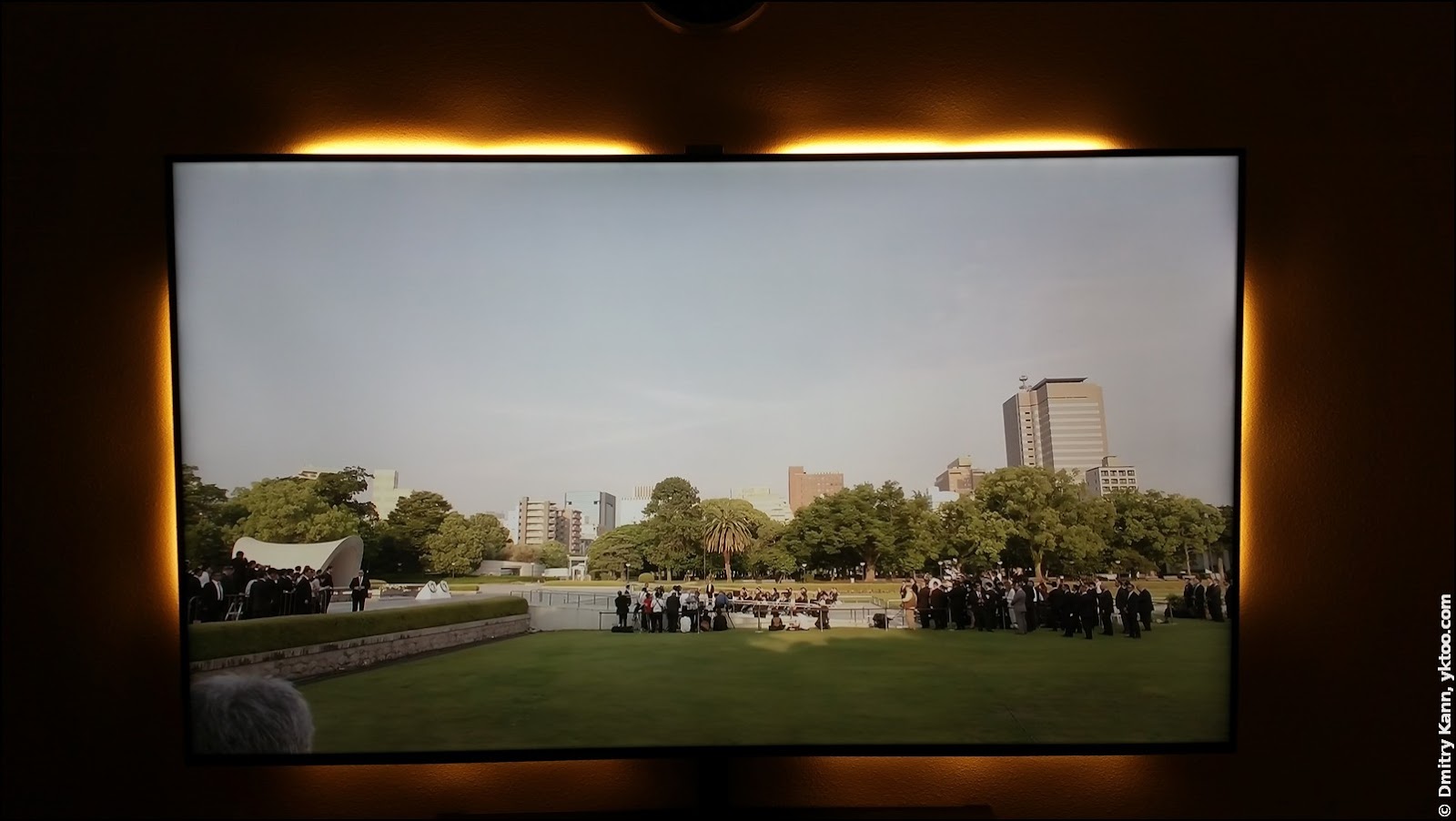

Финальный результат.
Финальный результат.

Под катом описание процесса, а также гик-порно.

Монтаж подсветки

Для подсветки я купил три набора светодиодных планок IKEA Dioder, одноцветных (warm white), каждый из которых состоит из 12-вольтового драйвера, набора проводов и четырёх планок по 25 см.

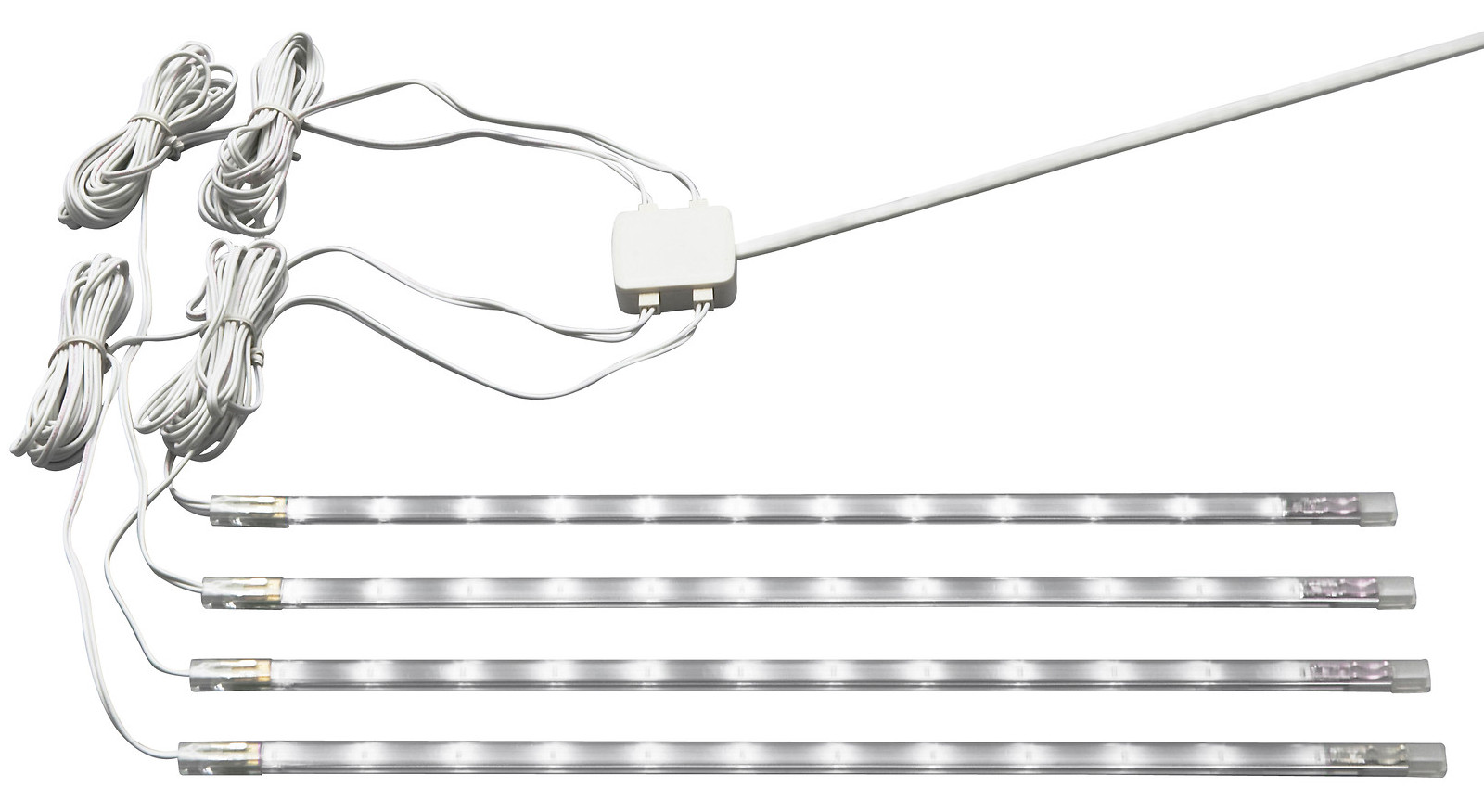

Комплект IKEA Dioder.
Комплект IKEA Dioder.

Крепятся эти планки либо на кусочки двустороннего скотча, либо с помощью специальных металлических скоб. Я решил использовать второй вариант, задействовав штатные крепёжные винты задней крышки телевизора. Головки винтов утоплены на 2-4 мм (в зависимости от стороны), поэтому я нарезал из алюминиевой трубки (внутренний диаметр 4 мм) соответствующие прокладки:

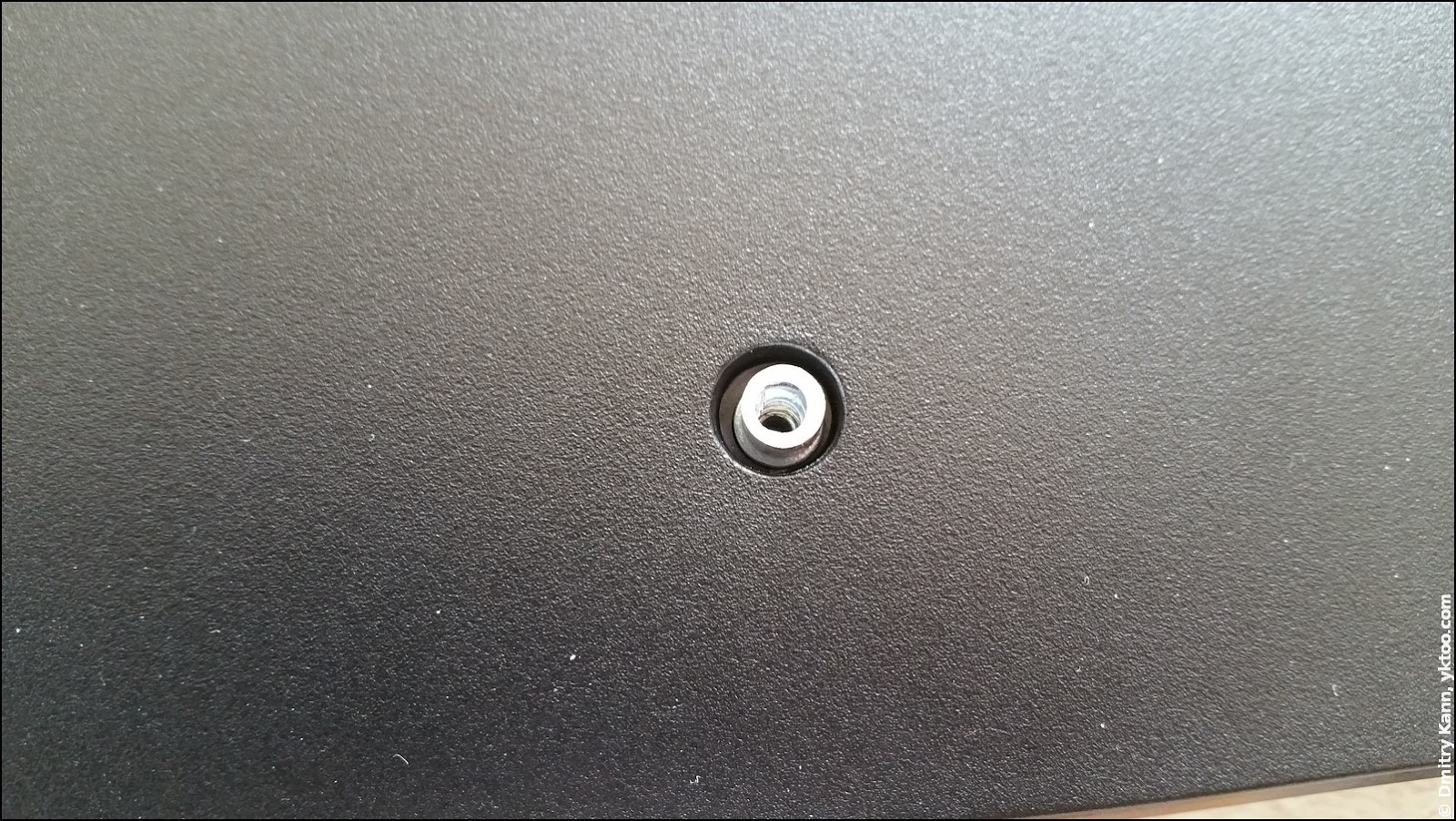

Прокладки под крепёжные скобы.
Прокладки под крепёжные скобы.

Также, само собой, необходимо использовать несколько более длинные винты — они закрепляют скобу и заодно держат крышку:

Крепёжная скоба.
Крепёжная скоба.

Изначально я планировал разместить планки в виде 6 сегментов из двух планок каждый — по два сверху и снизу, по одному слева и справа, итого как раз 12 планок (3 набора × 4 шт.). Поэтому я также изготовил пять соединительных проводов. Для этого я взял шедшие в комплекте короткие «патч-корды» и заменил в них провод на более длинный:

Соединительные провода.
Соединительные провода.

Боковые грани задней крышки скошены, но винты вкручиваются перпендикулярно, так что планки закреплены под углом к крышке.

Подсветка в сборе — проверяем с внешним источником питания на 12 В (минимум 1 А). Чай, не бином Ньютона, всё заработало с первого раза:

Проверка светодиодов с внешним БП.
Проверка светодиодов с внешним БП.

Питание подсветки

Главной сложностью, из-за которой я так долго собирался всё это реализовать, было то, что мне непреодолимо хотелось, чтобы подсветка загоралась и гасла полностью автоматически, вместе с телевизором. Я даже заказал с иБея твердотельное реле, которым я хотел коммутировать вход 220 В блока питания светодиодов, подключив контур управления к USB-входу телевизора (реле управляется напряжением от 3 до 20 В, так что 5 вольт в USB были бы в самый раз).

Но потом, когда я уже приступил к реализации, меня посетила шальная идея задействовать блок питания самого ТВ. 12 вольт — очень распространённое напряжение в электронных схемах, так что я решил заглянуть в схемотехнику моего монстра.

Дальше будет жёсткое гик-порно!

Снимаем внутреннюю крышку, выкрутив 10 винтов по её периметру и ещё один около блока компонентного входа. Под крышкой довольно-таки пусто, чего и следовало ожидать:

Электроника телевизора.
Электроника телевизора.

Слева плата процессора, тюнера и входов-выходов, над ней застыл маленький одинокий вентилятор. Не вполне понятно, что именно он охлаждает, скорее всего, просто обеспечивает циркуляцию воздуха.

Плата видеопроцессинга и одинокий вентилятор.
Плата видеопроцессинга и одинокий вентилятор.

В центре контроллер подсветки экрана и ЖК-матрицы.

Плата контроллера матрицы.
Плата контроллера матрицы.

Справа источник питания всего этого хозяйства, глядя на который, поневоле испытываешь восхищение. Чтобы уменьшить толщину телевизора, все компоненты сделаны максимально плоскими, так что вся плата в сборе вряд ли толще двух сантиметров:

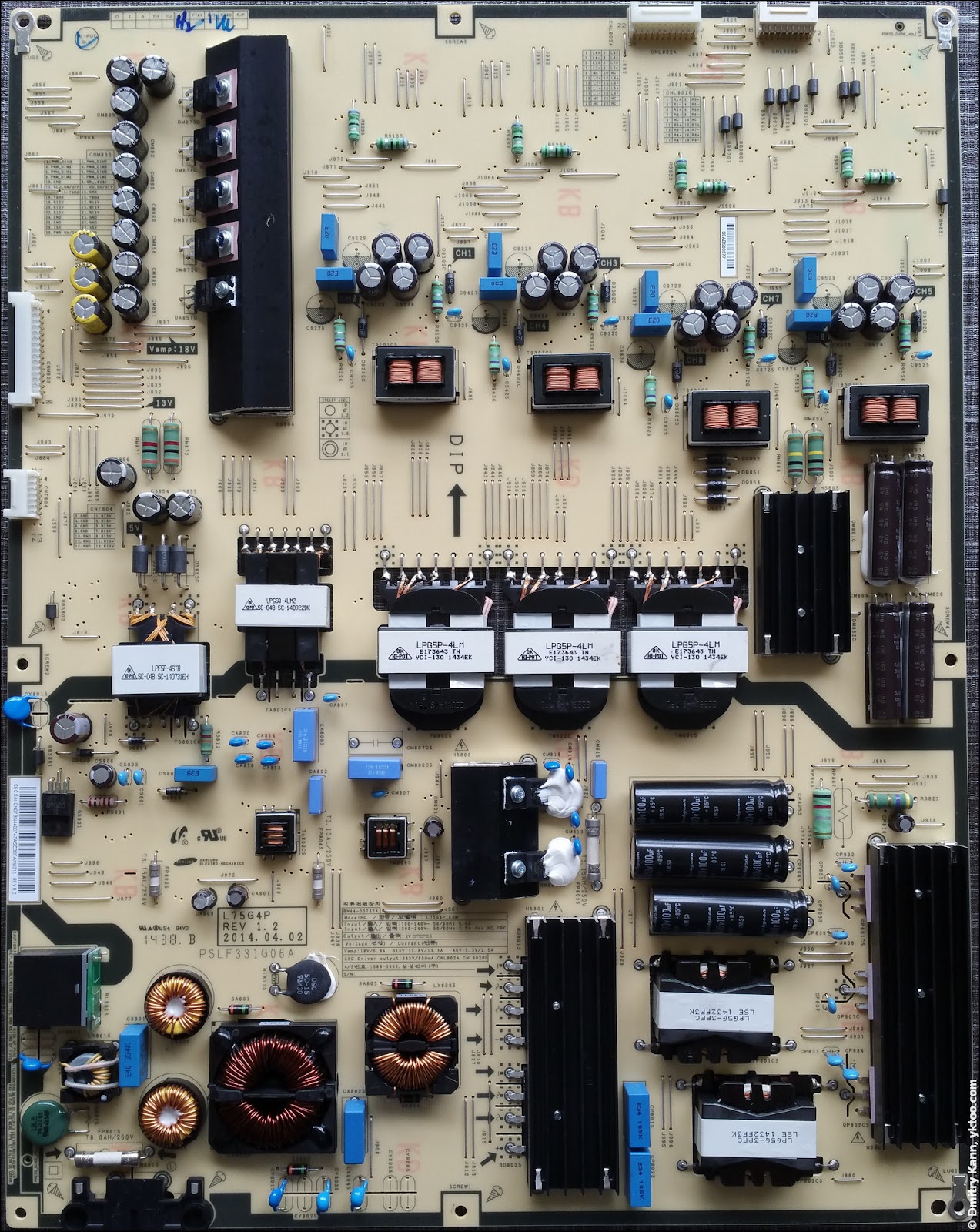

Плата источника питания.
Плата источника питания.

Платы кажутся маленькими, но не забывайте, что размеры телевизора — почти два на один метр. Так, последняя плата размером примерно соответствует листу формата A3.

Источник питания со стороны дорожек:

Плата источника питания, вид снизу.
Плата источника питания, вид снизу.

Внимательное изучения платы обнаружило мощный источник постоянного напряжения 13 В (согласно надписям), в реальности выдающий где-то 12,7 вольт — в самый раз. По поводу допустимой нагрузки сказать что-то без изучения спецификаций трудно, конечно, но, судя по тому, что оно передаётся на плату контроллера подсветки по шести (!) проволочным перемычкам, сила тока там немаленькая; да и можно представить себе, сколько потребляют светодиоды в матрице, наверняка БП рассчитан на ток 10-12 ампер.

Моя же доморощенная подсветка требовала лишь около 800 мА (один комплект из 4 планок потребляет около 240 мА).

Так что я решил рискнуть и аккуратно подпаял провод к выходу источника, помеченному как 13V:

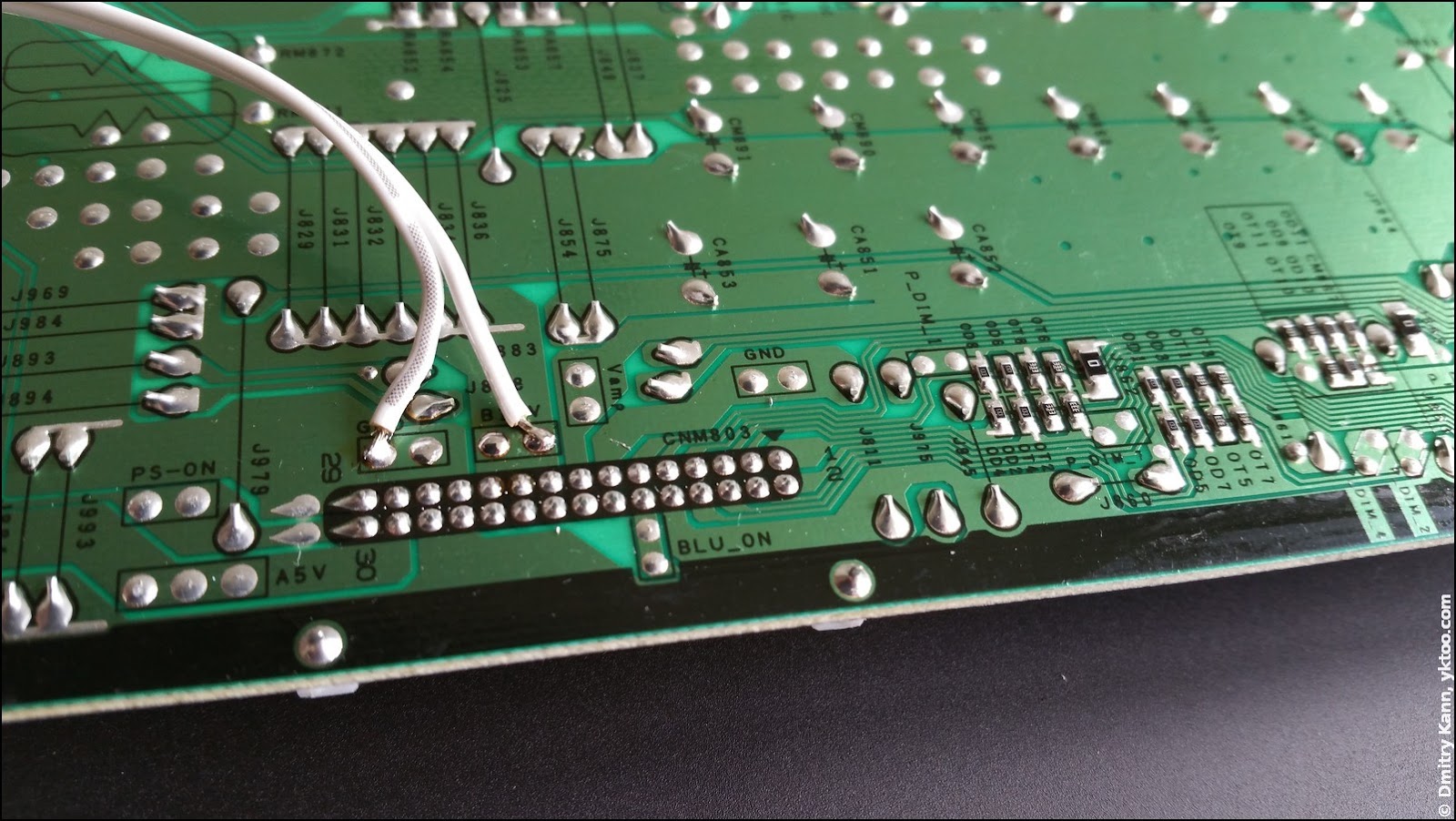

Подпаянный провод для питания подсветки.
Подпаянный провод для питания подсветки.

Провод выпустил через щель для монтирования «ноги» телевизора, которую я не использую — ТВ ведь висит на стене:

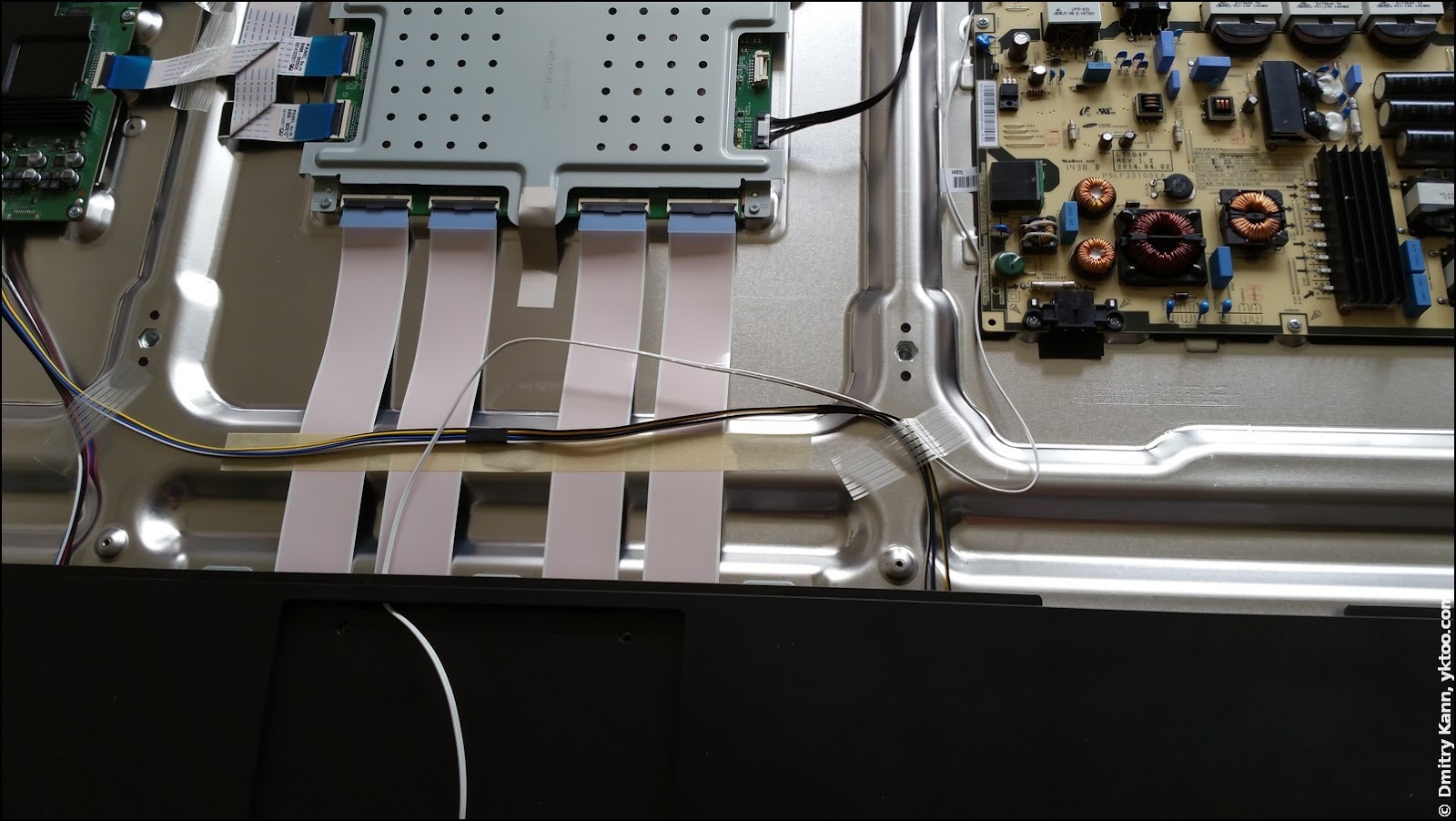

Провод питания подсветки.
Провод питания подсветки.

Крупным планом:

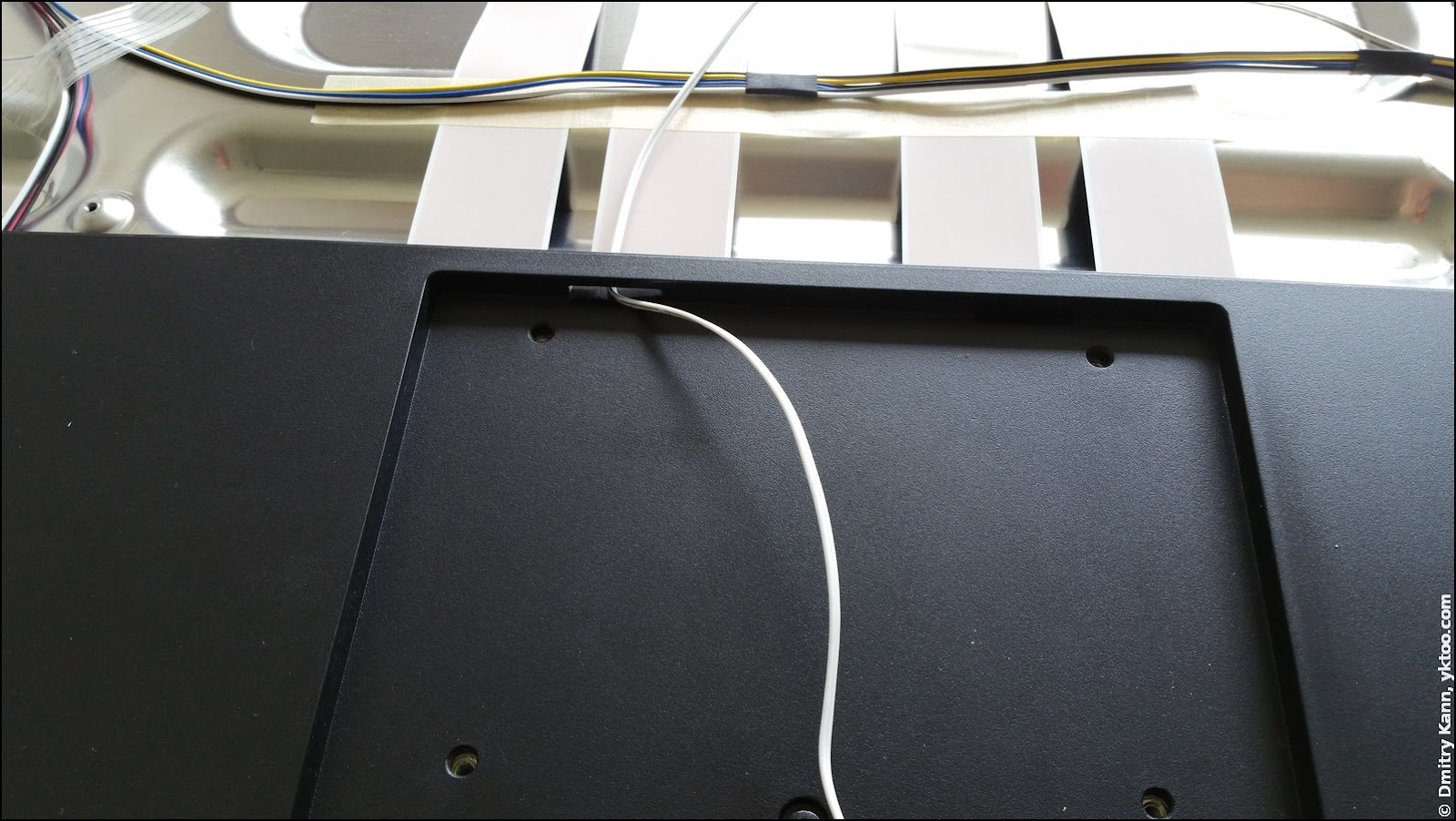

Провод питания подсветки.
Провод питания подсветки.

Осталось лишь подключить его (я использовал кабель с разъёмом для подключения к светодиодной планке из комплекта), всё работает, как часы:

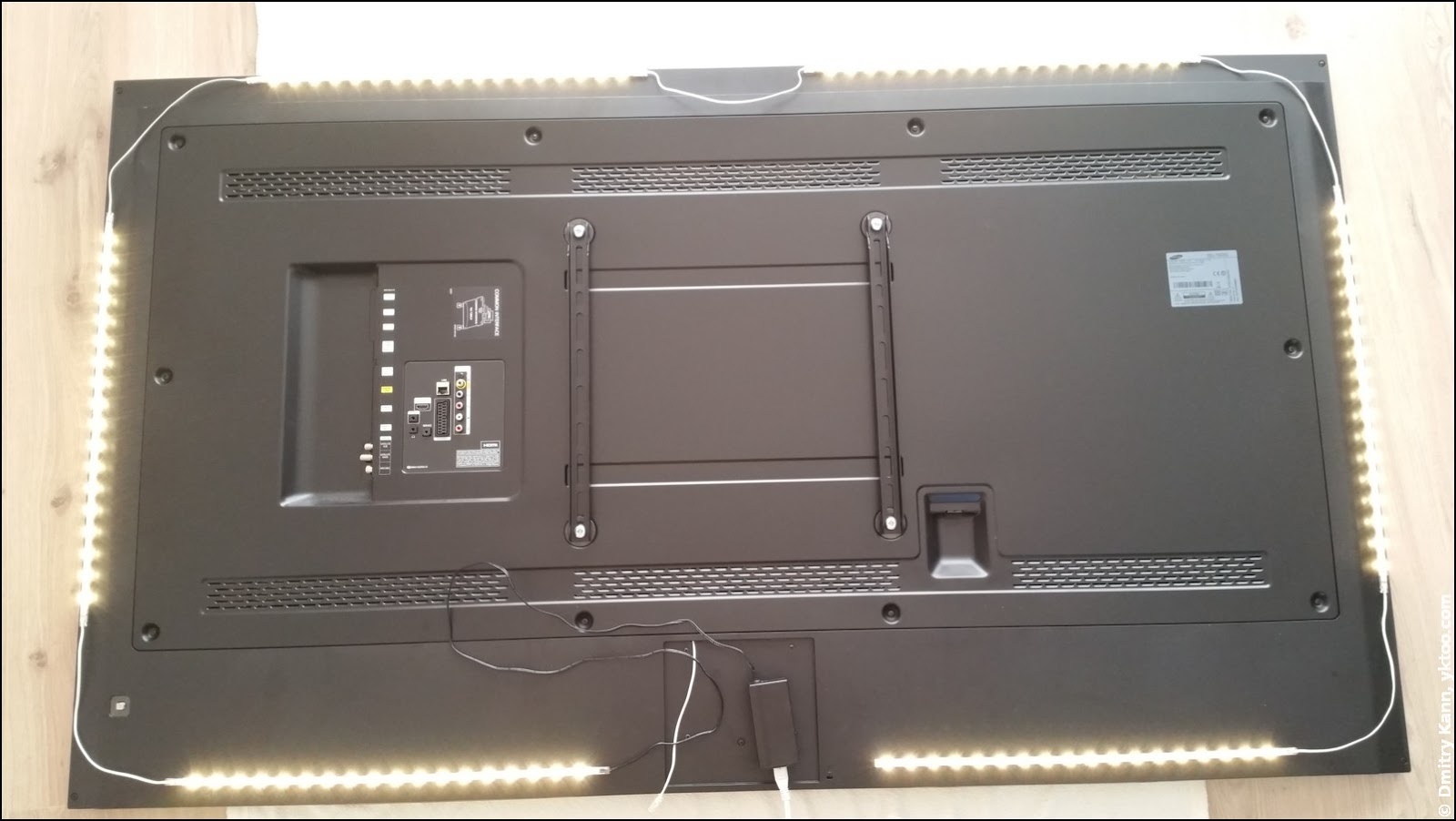

Работающая подсветка.
Работающая подсветка.

Мне не очень понравились «разрывы» подсветки сверху и снизу; к тому же, подумал я, можно ещё чуть побольше света. Так что я купил в Икее ещё один «Диодер» из 4 планок: по одной вставил посередине сверху и снизу (сверху — вместо соединительного провода), и ещё по одной добавил по бокам.

Результат вы уже видели в начале поста.

Как ни удивительно, но всё работает в точности, как задумано. Включается подсветка мгновенно при включении телевизора, выключается тоже вместе с ним, примерно через пять секунд после нажатия кнопки на ДУ.
