Подключаем питание к USB-концентратору

Автор: Дмитрий Канн Чтение на 2 мин Этот пост на английском 0216

Я долго и упорно искал USB-концентратор (по-гиковски «хаб») с подходящим под мой iMac дизайном. Для обладателя «Аймака» USB-хаб — вещь совершенно необходимая, потому что эппловское решение разместить вообще все порты, включая даже гнездо для наушников, на задней стенке — апофеоз дизайнерского идиотизма.

В конце концов нужный мне девайс обнаружился в магазине Hema, четырёхпортовый USB-концентратор в корпусе из самого настоящего алюминия, выглядящем точь-в-точь как корпус iMac:


Но немедленно обнаружилась проблема: устройства, потребляющие много энергии, навроде внешнего диска с питанием от USB-порта, постоянно выдавали ошибки чтения/записи. Питания, подводимого по тонкому проводку, оказалось недостаточно для стабильной работы устройств.

Изучение имеющегося у меня хаба с внешним источником питания показало, что принцип его «активации» очень прост: +5 В от компьютера подключается к хабу через диод, а от внешнего источника — напрямую. Таким образом, хаб может работать как в пассивном, так и в powered-режиме.

Вот принципиальная схема с необходимыми изменениями:


Внесённые изменения отмечены красным цветом. Диод включается в разрыв провода питания, поступающего от компьютера; диод должен быть рассчитан на номинальный ток в 2 А. Со стороны USB-портов (выходов) концентратора очень желательно добавить один-два электролитических конденсатора на 100 мкФ, которые будут сглаживать броски напряжения при подключении и работе внешних устройств.

Диод смонтирован прямо на USB-кабеле:


Оплётки обоих кабелей также соединяются, и вся конструкция аккуратно обматывается изолентой.

Я заменил USB-кабель концентратора на более надёжный, в двойной оплётке, и вывел его сзади, а не справа. Вот хаб, установленный на подставке iMac:

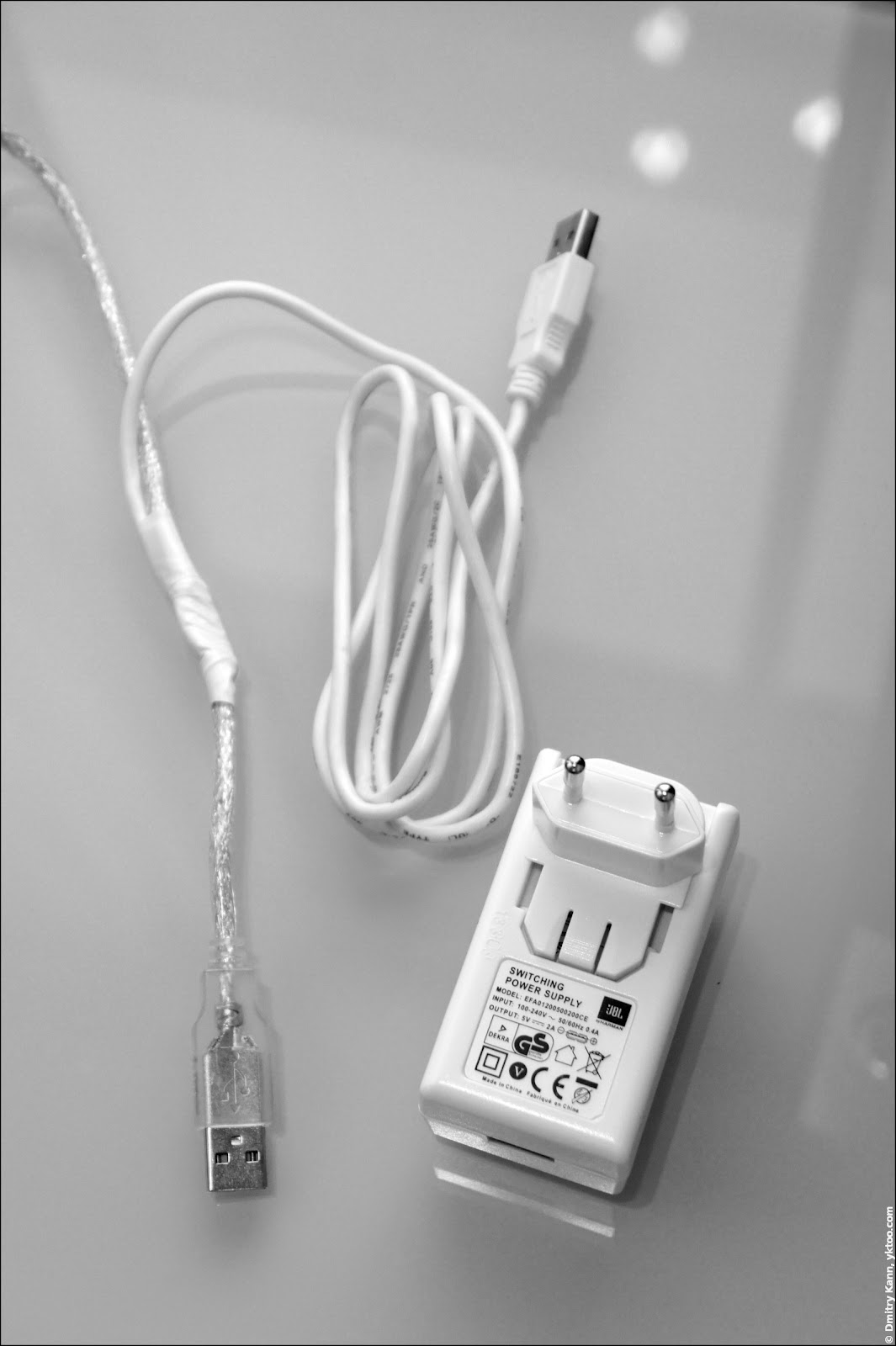

Вместо традиционной схемы, когда разъём-«мама» питания монтируется в корпусе хаба, я предпочёл использовать стандартный USB-штеккер, включаемый в самый обычный адаптер с USB-выходом (желательно использовать адаптер на ток не менее 2 А):


После модификации хаб работает без проблем с внешними дисками, а также позволяет заряжать устройства при выключенном компьютере. ■
