Это короткая, но поучительная история о том, как из подручных средств и продуктов ИКЕА можно сделать держатель хамона (хамонеру).
После множества рассказов о хамоне (испанском свином окороке), прочитанных у Алекса Экслера, мне тоже захотелось попробовать этот странный особенный деликатес. Тут и товар подходящий в магазине подвернулся: Villar Jamon Serrano Reserva, вес около 7 кг, цена € 49,95. Знакомство с хамоном как раз рекомендуется начинать с дешёвых сортов.
![Image](https://res.cloudinary.com/yktoo/image/upload/blog/mpqjmsqdjwkt1692.jpg)
Однако с хамоном не было в комплекте подставки, а без неё операции на хамоне весьма затруднительны. В местных магазинах быстро найти хамонеру по разумной цене не удалось: цены начинались с трёхсот евро, что, по-моему, несколько дороговато, особенно для хамона, купленного за пятьдесят.
Если заказывать по почте, то самые дешёвые модели обошлись бы в 25-30 евро, но при этом нужно было ждать доставки. В общем, я решил попробовать сделать держатель самостоятельно, и вот что из этого получилось.
Итак, нам понадобятся:
- Разделочная доска Boholmen (€ 8,99 в ИКЕА):
![Image](https://res.cloudinary.com/yktoo/image/upload/blog/yaiepqxin3mo0401.jpg)
- Полотенцесушитель из нержавеющей стали Grundtal (€ 9,99 в ИКЕА):
![Image](https://res.cloudinary.com/yktoo/image/upload/blog/f28sy0lf72d23104.jpg)
- Хомут для выхлопной трубы ∅ 52 мм «Безымянный», найденный в местном хозмаге (€ 2,49):
![Image](https://res.cloudinary.com/yktoo/image/upload/blog/swpwgfvvdxoj1228.jpg)

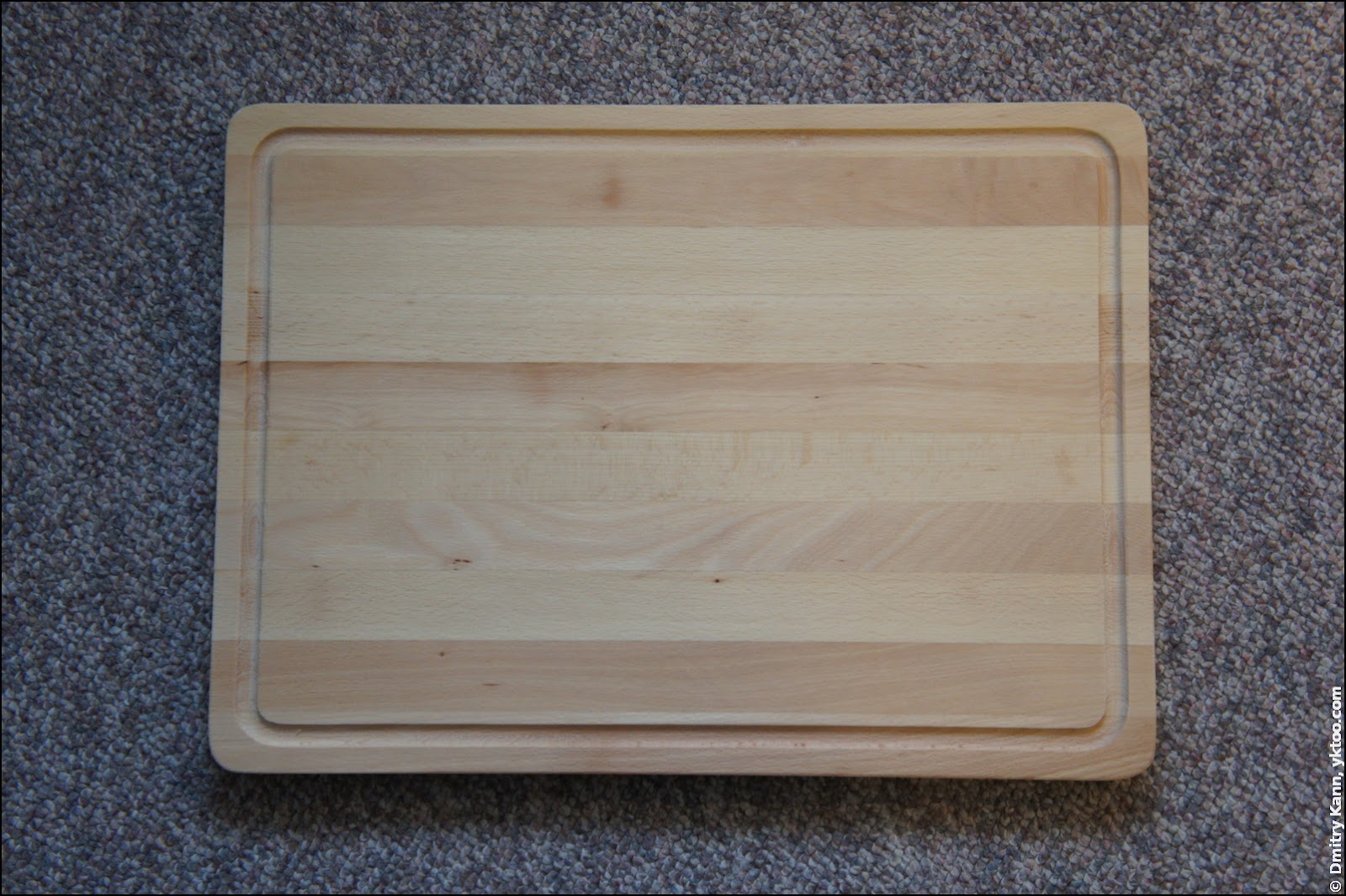

Сначала берём разделочную доску:
![Image](https://res.cloudinary.com/yktoo/image/upload/blog/8o1oi4r8mw431216.jpg)

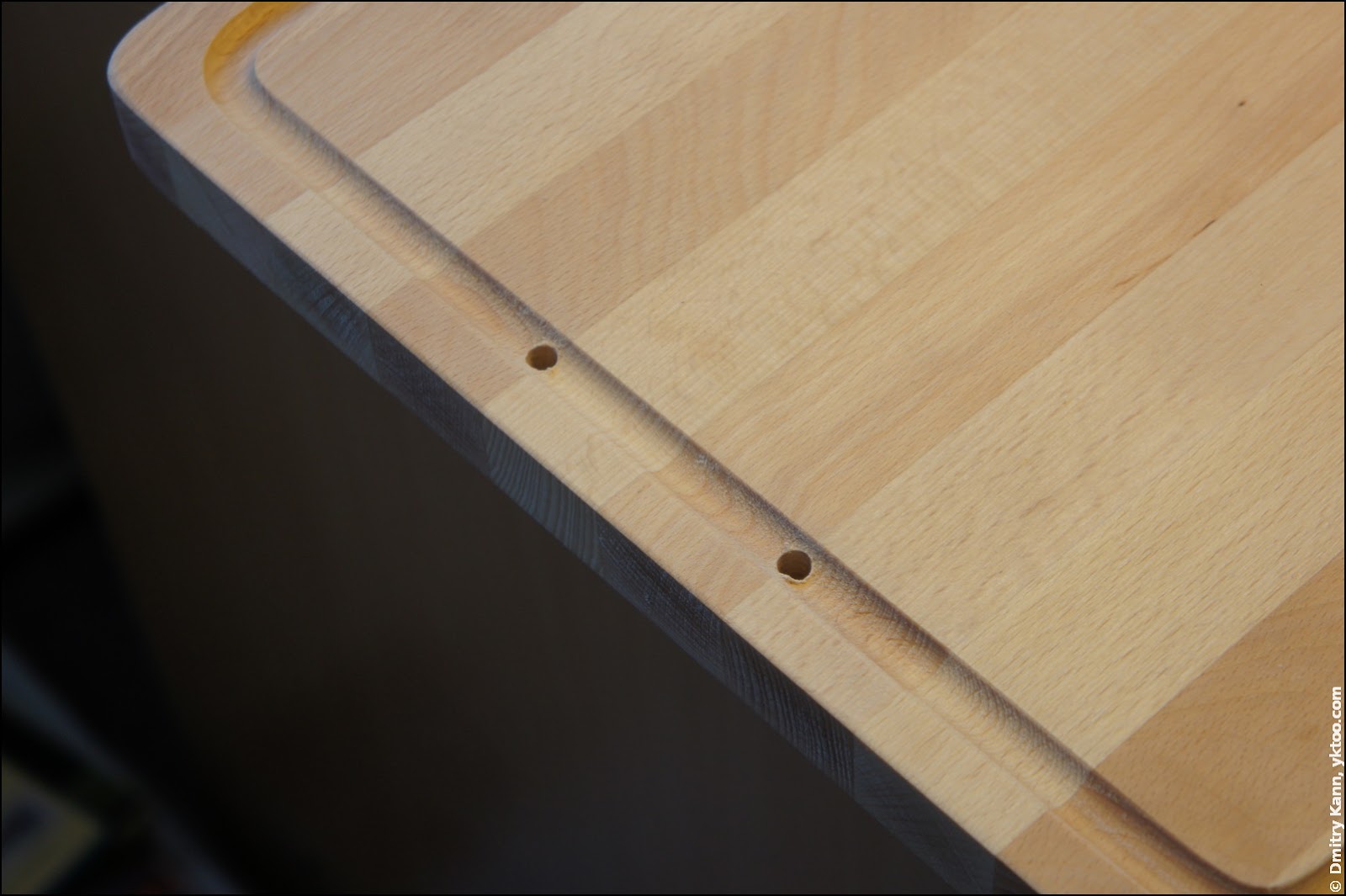

И сверлим два отверстия ∅ 6 мм на расстоянии 70 мм друг от друга вдоль короткой стороны доски, симметрично относительно её центральной оси:
![Image](https://res.cloudinary.com/yktoo/image/upload/blog/ggnilkk6jd9f1511.jpg)
Потом устанавливаем в дрель пёрку ∅ 16 мм:
![Image](https://res.cloudinary.com/yktoo/image/upload/blog/48iwlfdi1m6d0818.jpg)

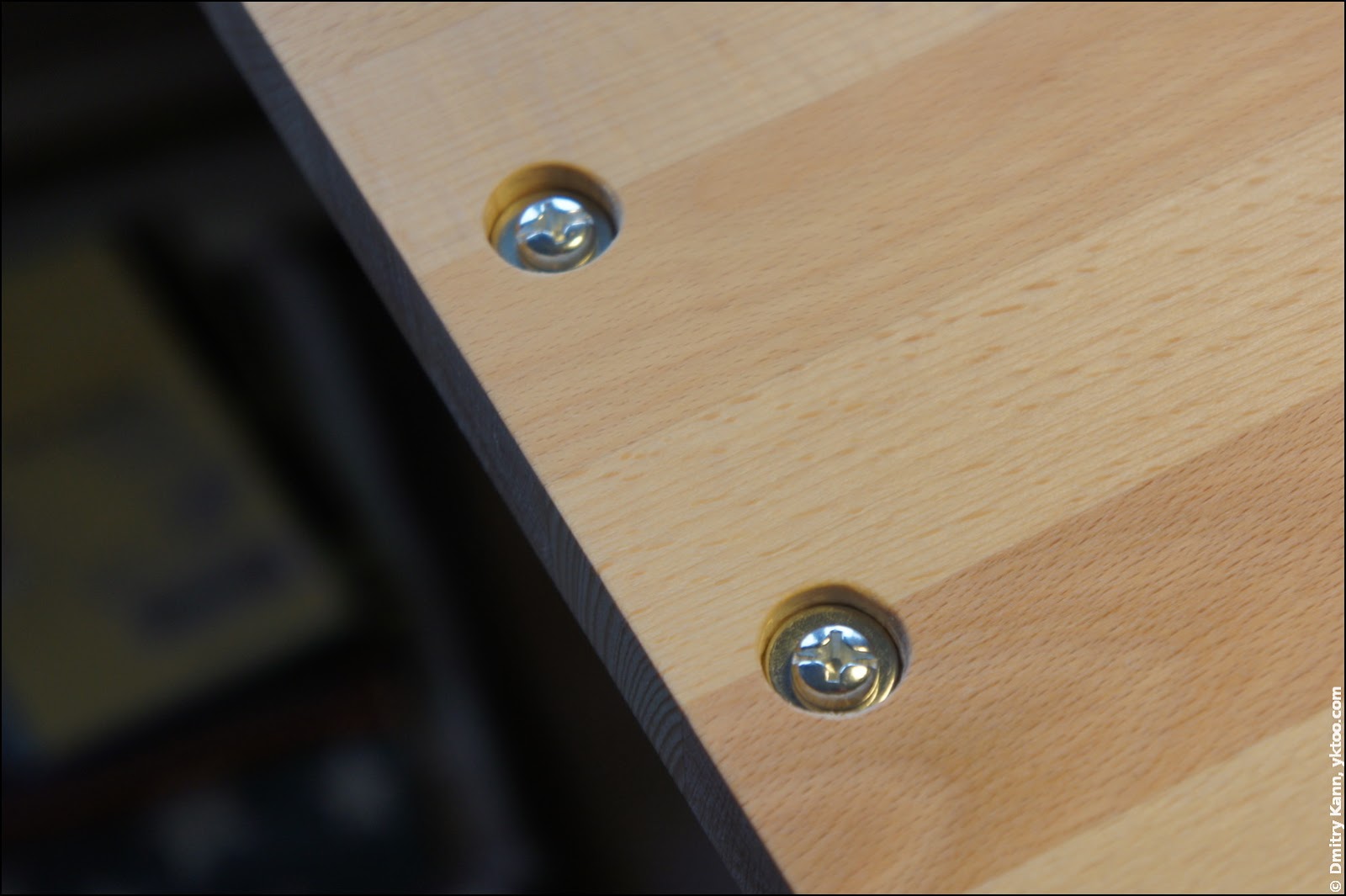

И делаем углубления с тыльной (нижней) стороны доски (края углубления можно после этого обработать наждачной бумагой, чтобы удалить заусенцы):
![Image](https://res.cloudinary.com/yktoo/image/upload/blog/e7d6f8od6wxv1791.jpg)
Теперь берём боковой кронштейн от полотенцесушителя (я взял правый, но это непринципиально):
![Image](https://res.cloudinary.com/yktoo/image/upload/blog/db6ya5nnoz872526.jpg)

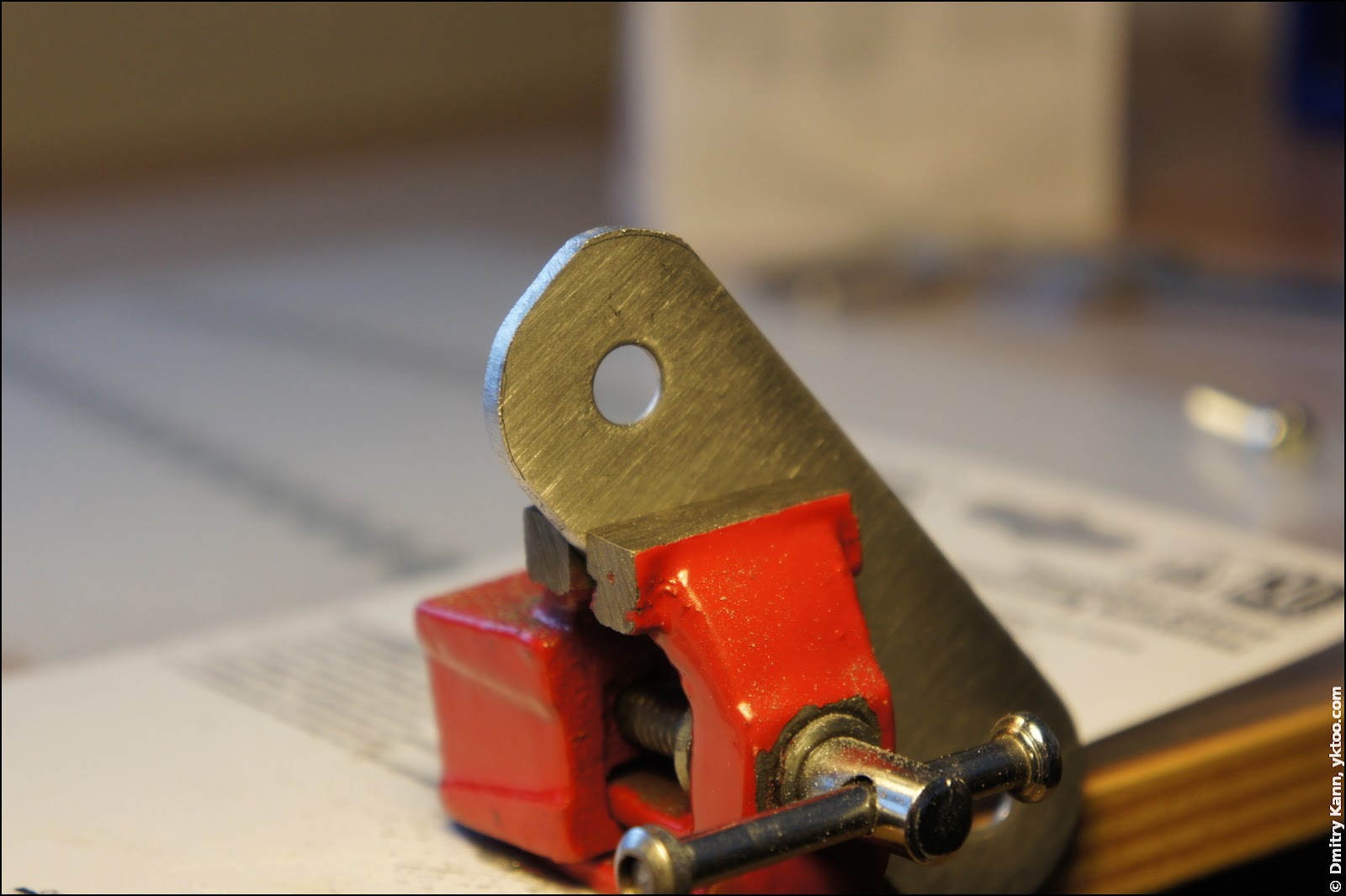

Ножовкой по металлу отрезаем часть с двумя отверстиями от длинного его лепестка. Углы тоже срезаем (под 45°) и скругляем напильником:
![Image](https://res.cloudinary.com/yktoo/image/upload/blog/921u9vxohkwv0017.jpg)

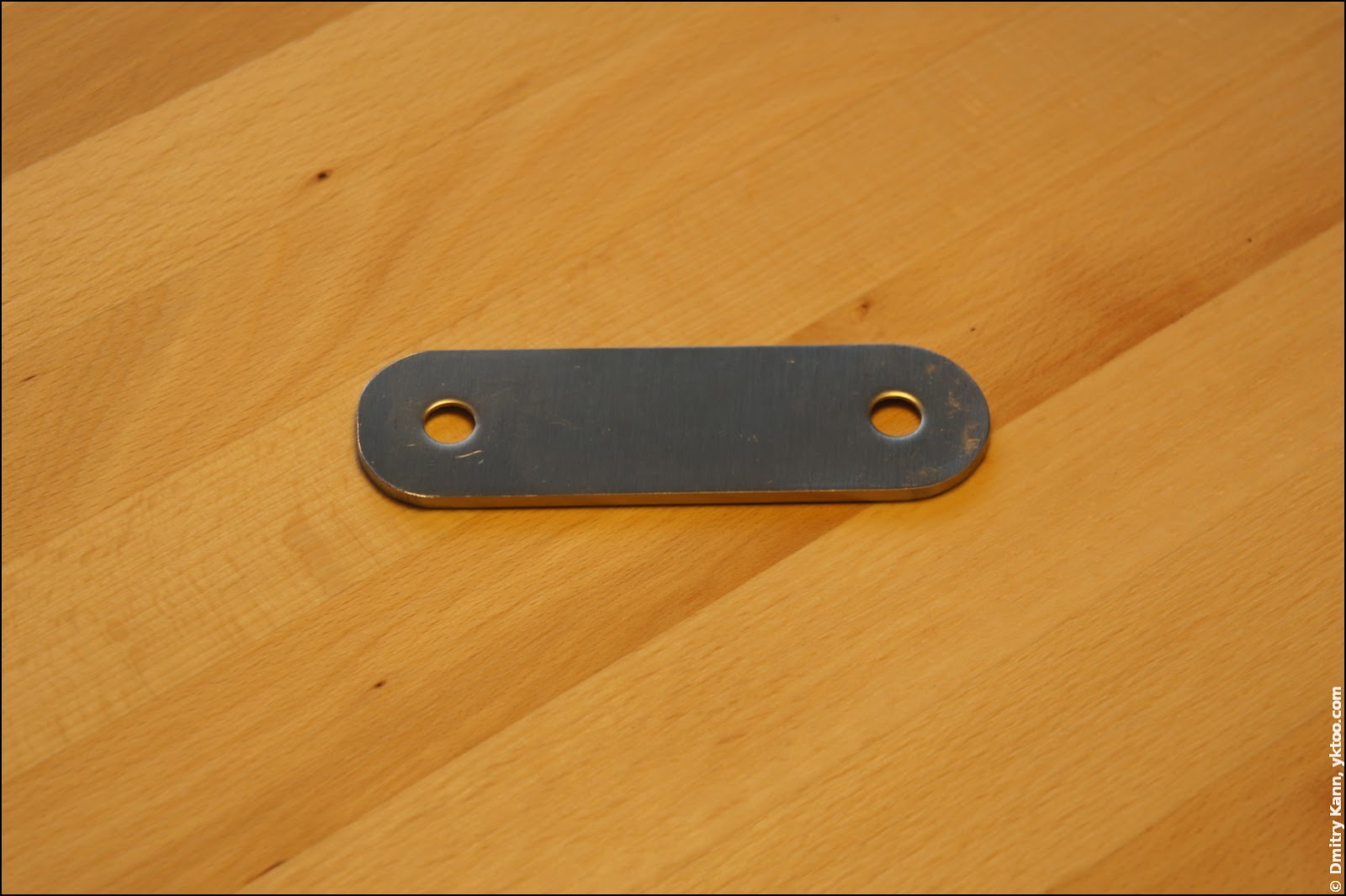

После финальной обработки и шлифовки деталь выглядит так:
![Image](https://res.cloudinary.com/yktoo/image/upload/blog/gs96hpy1fsxg2236.jpg)
Закрепляем штанги полотенцесушителя винтами М6, проложив соответствующие шайбы:
![Image](https://res.cloudinary.com/yktoo/image/upload/blog/s553f76a1bh43371.jpg)

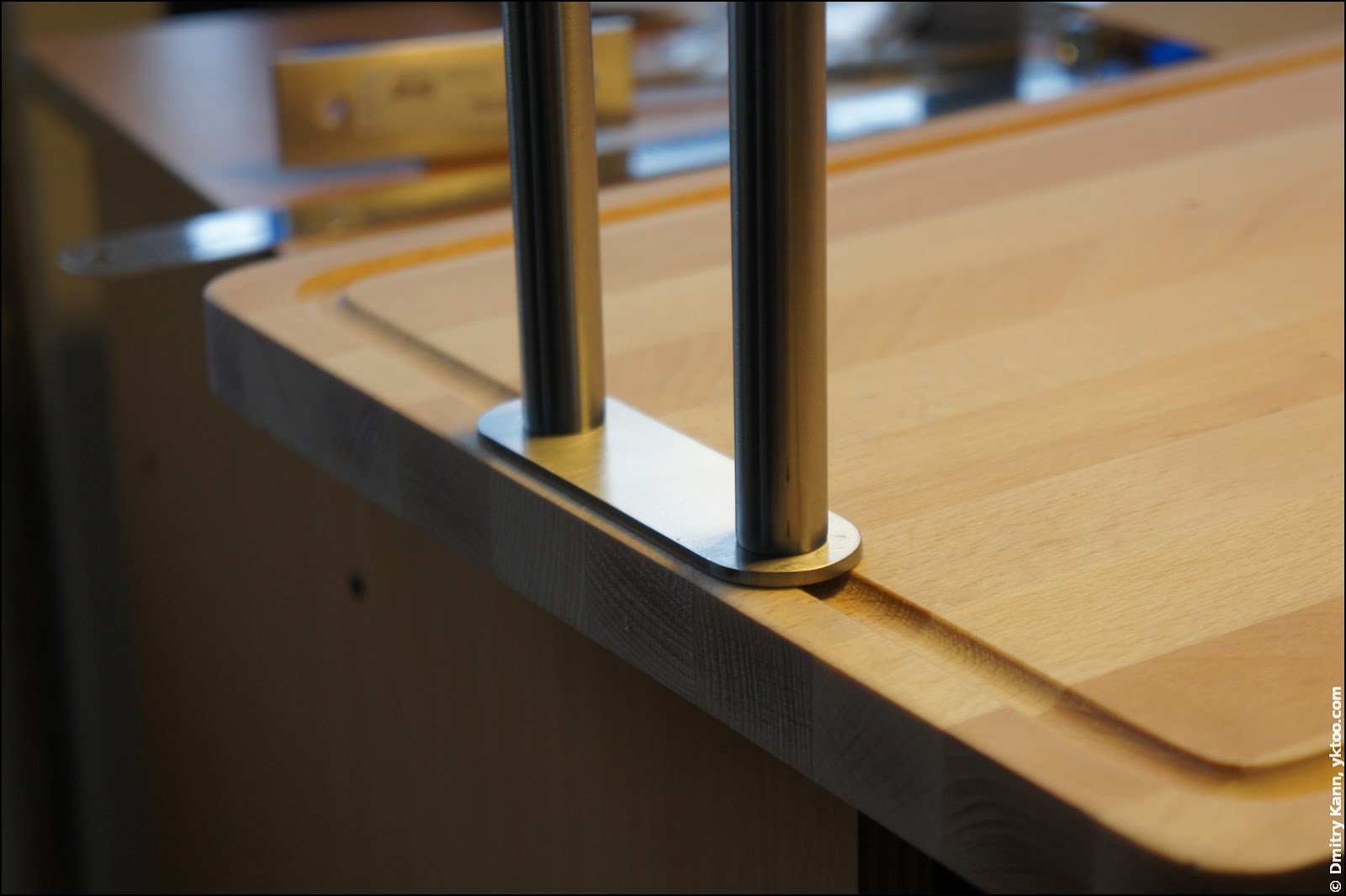

С верхней стороны доски подкладываем свежесделанную планку под штанги:
![Image](https://res.cloudinary.com/yktoo/image/upload/blog/96ltje9b9zip2078.jpg)
Настала очередь оставшейся части бокового кроншейна полотенцесушителя. По счастливому совпадению, расстояние между отверстиями для крепления на стену точно такое же, как и между штангами: 70 мм. От детали нужно отрезать ножовкой основную часть лепестка — так, чтобы остался уголок длиной 6-7 мм.
![Image](https://res.cloudinary.com/yktoo/image/upload/blog/87z8r88n2yqf2351.jpg)
Точно в центре кронштейна маркером для CD размечаем два «зуба»:
![Image](https://res.cloudinary.com/yktoo/image/upload/blog/ffb471sflzcx2441.jpg)
Несколько взмахов ножовкой и доводка напильником или надфилем:
![Image](https://res.cloudinary.com/yktoo/image/upload/blog/oe8gvg5xndfd2348.jpg)
Теперь нужно сделать отверстия для хомута. В моей версии расстояние между ними оказалось 60 мм, из-за чего пришлось «подвинуть» отверстия для штанг, просверлив рядом по дополнительному отверстию и соединив их с основными. Края отверстий хомута обрабатываются зенкером:
![Image](https://res.cloudinary.com/yktoo/image/upload/blog/4jlfjz5s7ztz0766.jpg)

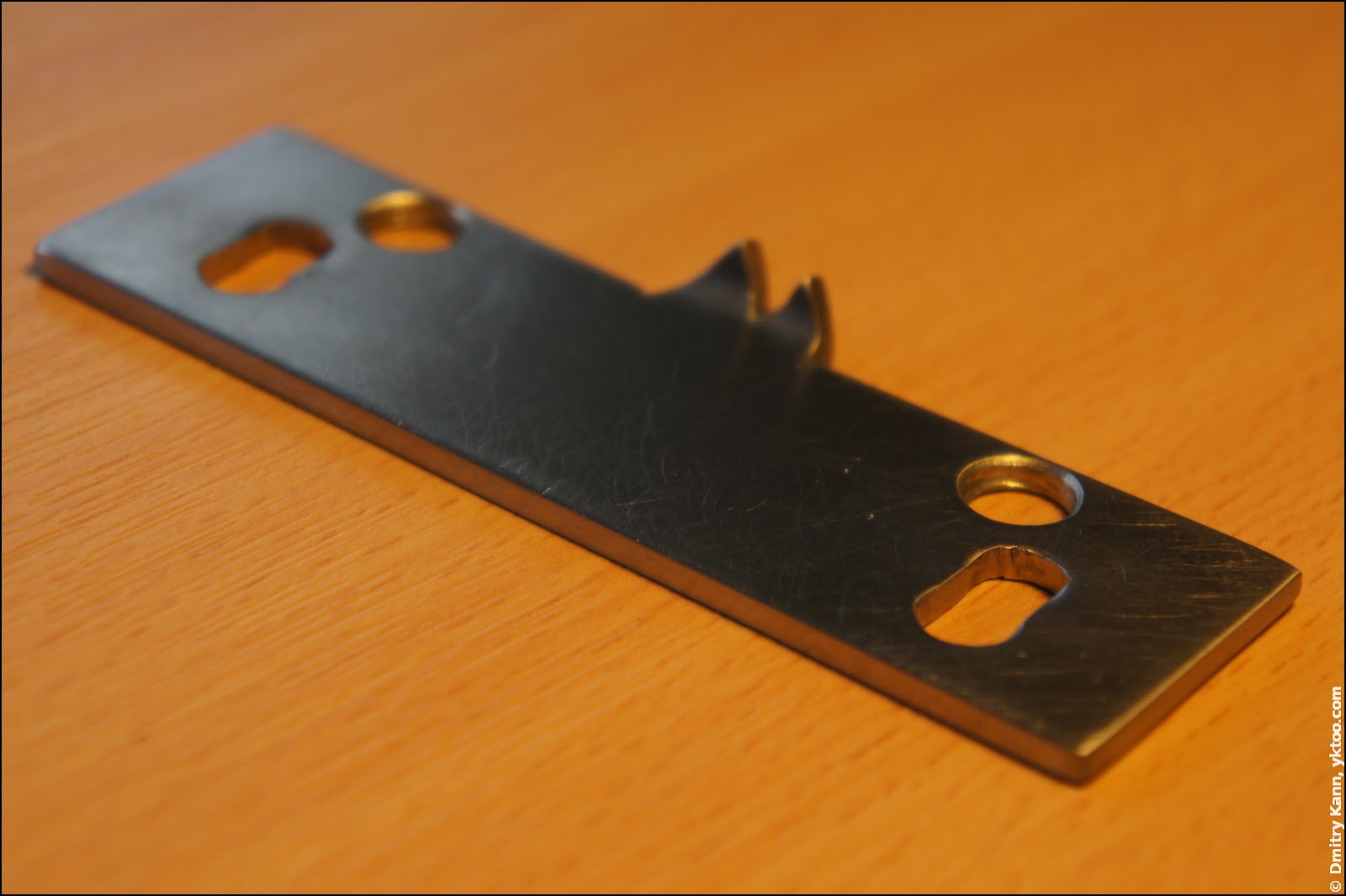

После этого шкурим и шлифуем получившуюся деталь.
![Image](https://res.cloudinary.com/yktoo/image/upload/blog/197ea59sge6e0416.jpg)
![Image](https://res.cloudinary.com/yktoo/image/upload/blog/5iso2ngn0zyj2804.jpg)

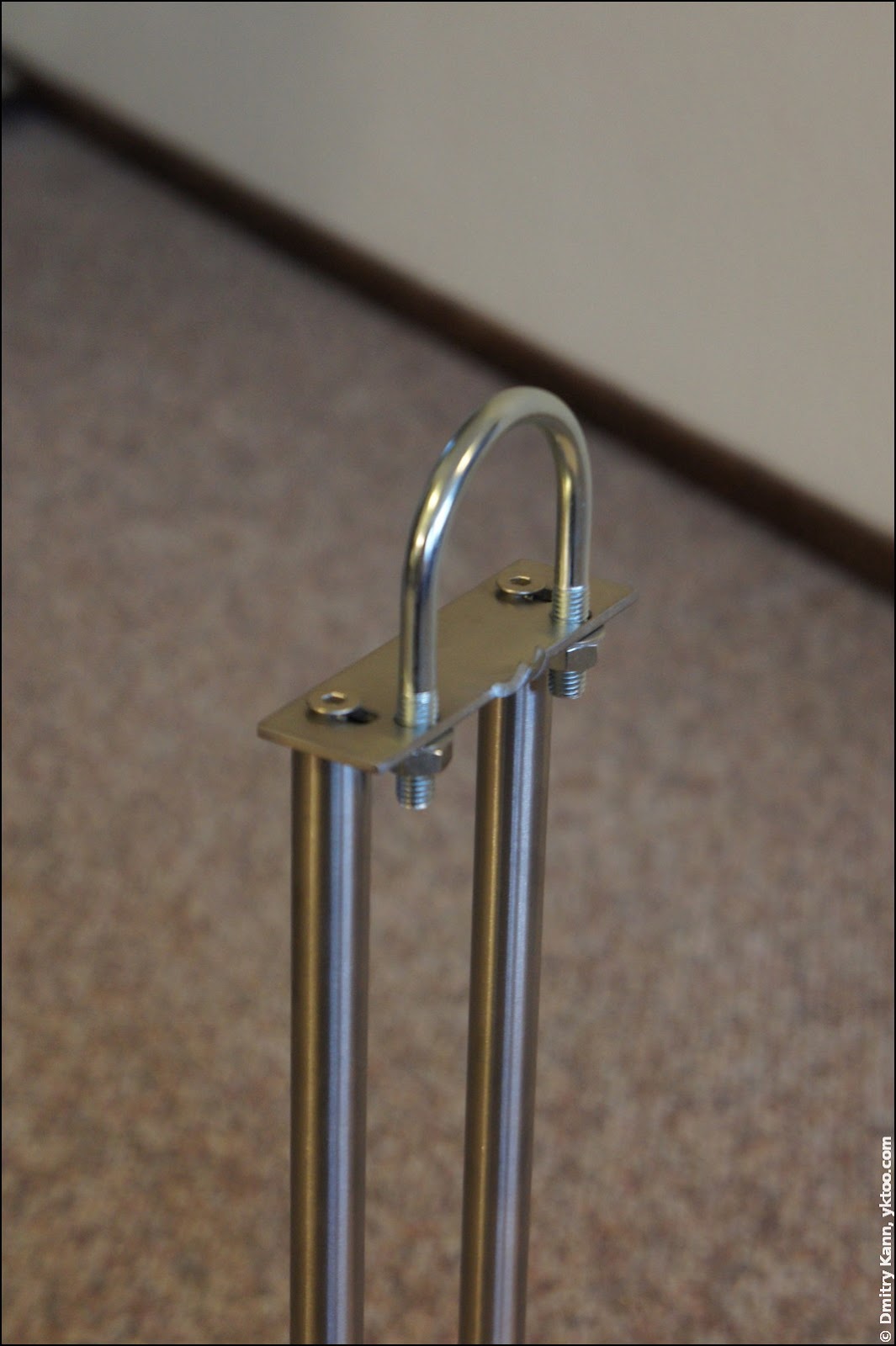

Собираем верхний узел держателя:
![Image](https://res.cloudinary.com/yktoo/image/upload/blog/3nc8ty3keris2658.jpg)
С противоположной стороны доски на её центральной оси сверлим отверстие ∅ 2 мм и вкручиваем шуруп-саморез 4×35 мм, который будет держать основание окорока:
![Image](https://res.cloudinary.com/yktoo/image/upload/blog/wyx2w0sg5m6c0394.jpg)
Вот, собственно, и всё. Хамонера в сборе:
![Image](https://res.cloudinary.com/yktoo/image/upload/blog/glfjmtxevybj3013.jpg)

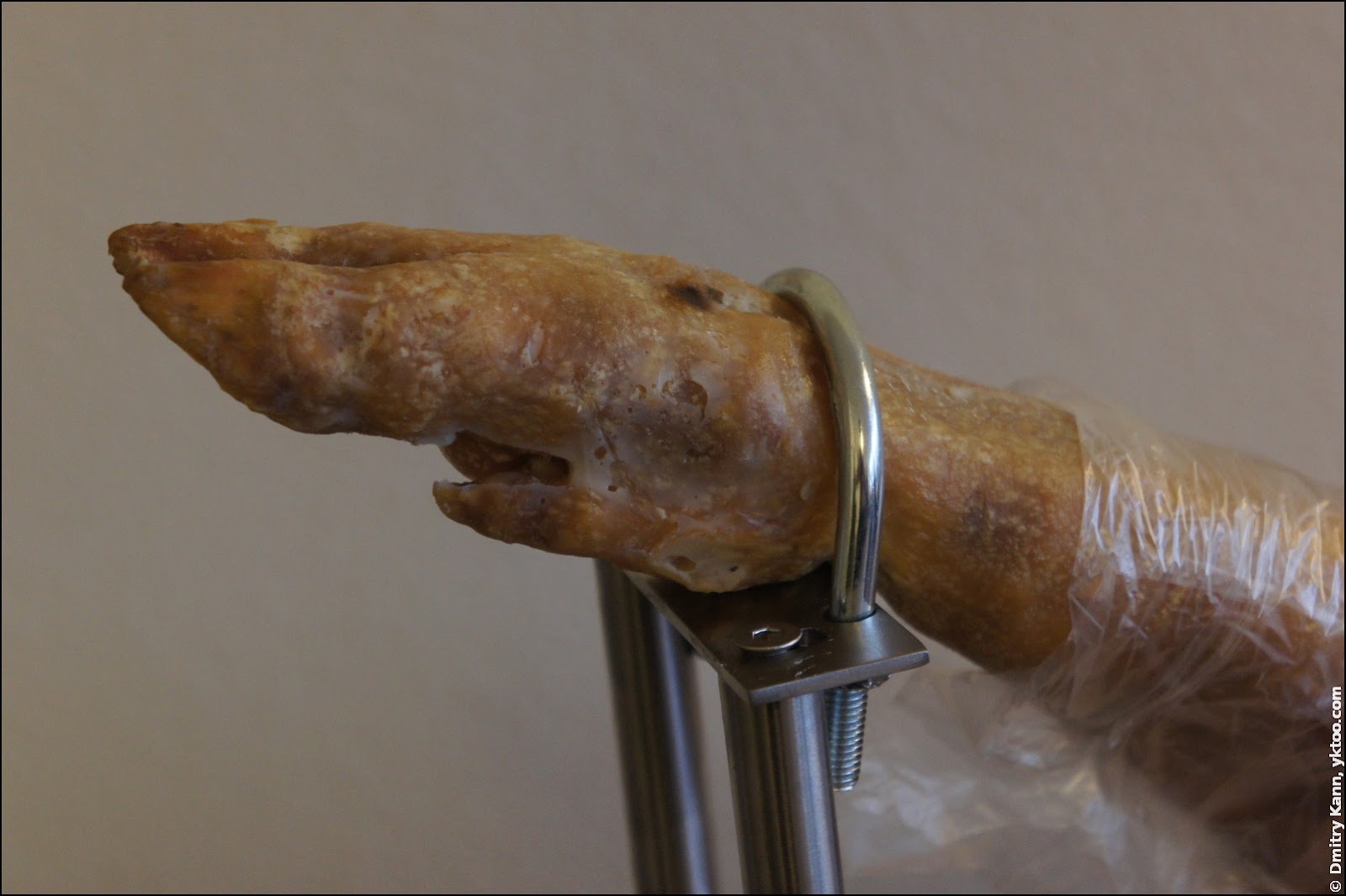

Время для полевых испытаний. Торжественно закрепляем хамон и хорошенько затягиваем хомут. Конструкция зажима не самая удобная (необходимо использовать гаечный ключ), но тем не менее довольно надёжная. К тому же хамон закрепляется в держателе обычно не на один день, так что не страшно потратить пару лишних минут на его фиксацию.
![Image](https://res.cloudinary.com/yktoo/image/upload/blog/5fy2l8kfmxcu3240.jpg)
И вот — финальный результат:
![Image](https://res.cloudinary.com/yktoo/image/upload/blog/jgrg267ezsly0950.jpg)
Основание покоится на шурупе. В целом конструкция получилась довольно жёсткая и устойчивая, во многом благодаря трёхкилограммовой доске в основании. Возможно, из-за длинных штанг копыто фиксируется несколько высоковато, но это нисколько не мешает. Кроме того, благодаря этому держатель занимает меньше места на столе. ■
